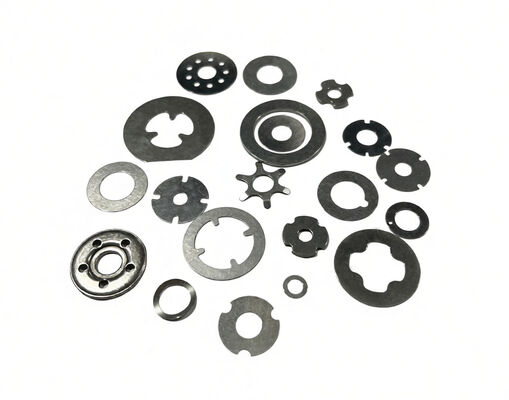

Präzisionsdicke Stoßventil-Scheiben für eine genaue Dämpfungsanpassung

Produits

Mit einem Band versehener Kolben

Schock-Ventil-Unterlegscheiben

Führer-Ring

Kontaktieren Sie uns

sales@xyptfe.com

008613586885132

Kontaktieren Sie uns jetzt

Präzisionsdicke Stoßventil-Scheiben für eine genaue Dämpfungsanpassung

Mindestbestellmenge:	5000 Stück
Preis:	negotiable
Standardverpackung:	Standard-Exportpaket
Lieferfrist:	20 Arbeitstage für neue Muster und Werkzeuge
Zahlungsmethode:	T/T, Western Union, L/C
Lieferkapazität:	500,000PCS pro Monat

Detailinformationen

Produktbeschreibung

Detailinformationen

Herkunftsort

NINGBO, CHINA

Markenname

XIAYI

Zertifizierung

IATF16949:2016

Modellnummer

K25-00-5003-X

Produktname:

Ventilscheibe

Material:

Ck101

Härte:

HR60-85

Anwendung:

Stoßdämpfer

Drücken:

40 bis 60 T

Überzug:

Hervorheben:

Präzisionsschlagventilschläger

Dicke Schlagventilschienen

Abdämpfungsventilschienen

Produktbeschreibung

Produktübersicht

XIAYI Präzisions-Dicken-Stoßdämpfer-Ventil-Shims repräsentieren den höchsten Standard an Maßgenauigkeit für Dämpferabstimmungsanwendungen. Wo Standard-Shims allgemeine Dickenbereiche bieten, liefern unsere Präzisions-Dicken-Shims eng kontrollierte Toleranzen, die sich direkt in einer vorhersagbaren, wiederholbaren Dämpfkraftausgabe niederschlagen. Unter Verwendung von Premium-Federstahlmaterialien (SK4, SK5, 65MN, CK101, C100S, SUS, 20C) mit Dicken von 0,1 mm bis 3,5 mm werden diese Shims unter IATF16949:2016 zertifizierten Prozessen hergestellt, wobei jede Charge anhand kalibrierter Messstandards verifiziert wird. Für Fahrwerksingenieure, die die Shim-Dicke als Abstimmungsparameter und nicht als ungefähre Abmessung betrachten, bieten XIAYI Präzisions-Dicken-Shims die Genauigkeit, die Ihre Dämpfungsberechnungen erfordern.

Toleranzprobleme, die wir beseitigen

Herausforderung 1: Dämpfkraftschwankungen durch Dickenabweichung— Die Shim-Durchbiegung ist proportional zur dritten Potenz seiner Dicke — ein bloßer Dickenfehler von 5 % führt zu einer Schwankung der Dämpfkraft von etwa 16 %. Diese nichtlineare Beziehung macht die Dickenpräzision zum kritischsten Qualitätsparameter für eine konsistente Dämpferleistung. Die Präzisionsfertigung von XIAYI minimiert diese Fehlerquelle.

Herausforderung 2: Fehler bei der Stapelhöhenakkumulation— Bei Mehrfach-Shim-Stapeln summieren sich individuelle Dicken-Toleranzen. Ein Stapel von 10 Shims, die jeweils an der Toleranzgrenze liegen, kann zu einem kumulativen Fehler führen, der signifikant genug ist, um die Vorspannung des Ventil-Stapels zu beeinflussen und die konstruierte Dämpfungskurve zu verändern. Unsere engen individuellen Toleranzen verhindern, dass die Toleranzakkumulation die Leistung auf Stapel-Ebene beeinträchtigt.

Herausforderung 3: Inkonsistente Dämpferabstimmung (links vs. rechts)— Fahrzeughersteller benötigen abgestimmte links-rechts Dämpferpaare. Dickenschwankungen bei Shims sind eine Hauptursache für Dämpfer-Fehlanpassungen. Unsere präzise Dickenkontrolle gewährleistet symmetrische Dämpfungseigenschaften und eliminiert die Notwendigkeit einer nachträglichen selektiven Montage oder einer Dämpfkraft-Sortierung.

Verfügbare Materialgüten

Güte	Schlüsseleigenschaften	Dickenbereich
SK4 / SK5	Hochkohlenstoff-Werkzeugstahl, überlegene Verschleißfestigkeit	0,1 mm – 3,5 mm
65MN	Mangan-Federstahl, hohe Zähigkeit & Ermüdungslebensdauer	0,1 mm – 3,5 mm
CK101 / C100S	Ausbalancierter Kohlenstoff-Federstahl, Allzweck	0,1 mm – 3,5 mm
SUS	Edelstahl, korrosionsbeständig	0,1 mm – 3,5 mm
20C	Niedriger Kohlenstoffgehalt, ausgezeichnete Umformbarkeit für dünne Bleche	0,1 mm – 3,5 mm

Technische Spezifikationen

Parameter	Spezifikation
Materialoptionen	SK4, SK5, 65MN, CK101, C100S, SUS, 20C
Dickenbereich	0,1 mm – 3,5 mm (Präzisionstoleranz)
Härte	HR60-85
Formbibliothek	3.500+ Konfigurationen
Zertifizierung	IATF16949:2016
Verfügbarkeit	OEM / ODM
Lieferkapazität	500.000 Stück pro Monat

Qualitätsmessprotokoll

Eingangsmaterialprüfung: Spulendicke verifiziert mit Digitalmikrometer; Materialzertifizierung abgeglichen mit Kauf-Spezifikation.
In-Prozess-Messung: Shim-Dicke wird in definierten Intervallen während des Produktionslaufs mit kalibrierten 2D-optischen Messgeräten stichprobenartig gemessen.
Endkontrolle: Statistische Stichproben gemäß AQL-Standards mit digitaler Aufzeichnung. Verifizierung der elektronischen Waagen-Dichte, Bruchfestigkeitsprüfung und Maßprüfung.
Zertifikatspaket: Maßbericht, Materialzertifizierung, Härteprüfergebnisse und Oberflächenqualitätsbewertung sind jeder Lieferung beigefügt.

Häufig gestellte Fragen

F: Welche Dickentoleranz kann ich bei einem Präzisions-Shim erwarten?

Die Standard-Präzisionstoleranz beträgt ±0,03 mm, was bei typischen Dicken etwa 20 % der Materialdicke entspricht. Für ultra-kritische Anwendungen sind engere Toleranzen durch Nachbearbeitung oder Schleifen erreichbar – bitte geben Sie Ihre Toleranzanforderung während der Angebotserstellung für eine Machbarkeitsprüfung und Kostenanalyse an.

F: Wie beeinflusst die Dickentoleranz die Dyno-Ergebnisse des Dämpfers?

Da die Dämpfkraft mit der dritten Potenz der Shim-Dicke variiert, führen selbst kleine Toleranzverbesserungen zu messbaren Verbesserungen der Dyno-Konsistenz. Beispielsweise reduziert die Verringerung der Dickentoleranz von ±0,05 mm auf ±0,03 mm bei einem 0,3 mm Shim das Fenster der Dämpfkraftschwankungen um etwa 40 %. Dies führt direkt zu konsistenteren Dämpfer-Dyno-Kurven.

F: Können Sie Shims für die Produktion von abgestimmten Dämpferpaaren auf eine bestimmte Dicke abstimmen?

Ja. Wir können Shims für abgestimmte Dämpferanwendungen innerhalb noch engerer Bänder als unsere Standardtoleranz sortieren und abstimmen. Dieser Service verursacht geringe Stückkosten, eliminiert jedoch links-rechts Dämpfer-Fehlanpassungen, reduziert das Garantie-Risiko und verbessert die Kundenzufriedenheit.

F: Was ist Ihre Prozessfähigkeit (Cpk) für die Dicke?

Wir halten Cpk ≥ 1,33 für die Dicke als Standard-Qualitätsmetrik, wobei Cpk ≥ 1,67 für etablierte Produktionsprogramme erreicht wird. Prozessfähigkeitsdaten sind für die Qualifizierung neuer Teile und die laufende SPC-Berichterstattung verfügbar.

F: Behalten Sie die Dickentoleranz über große Produktionsmengen hinweg bei?

Absolut. Mit einer monatlichen Kapazität von 500.000 Stück und der IATF16949-konformen Prozesskontrolle wird unsere Dickentoleranz vom ersten bis zum letzten Stück über Produktionschargen hinweg beibehalten. SPC-Diagramme verfolgen Dickentrends in Echtzeit, mit automatischen Eingriffen, wenn eine Abweichung zu den Kontrollgrenzen festgestellt wird.
