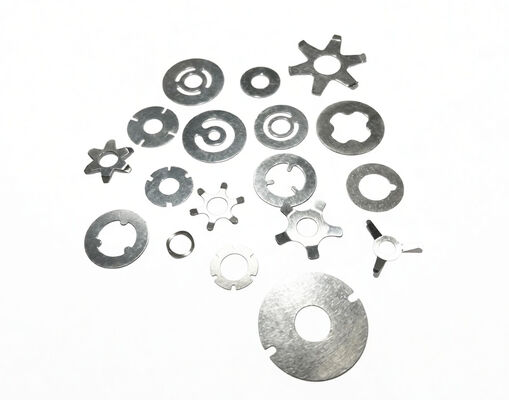

Flache Dämpferventil-Shims für zuverlässige Ventilansprache

F: Wie messen und garantieren Sie die Oberflächenplanheit?

Wir verwenden 2D-optische Messgeräte zur Überprüfung der Planheit. Die Scheiben werden stichprobenartig gemäß AQL-Standards auf die angegebene Planheitstoleranz (typischerweise innerhalb weniger Mikrometer) geprüft. Für kritische Anwendungen kann eine 100%ige Inspektion arrangiert werden. Daten zur Planheitszertifizierung sind im Inspektionsbericht enthalten.

F: Was ist der Unterschied zwischen Fotoätzen und Stanzen bei der Scheibenherstellung?

Fotoätzen (chemisches Ätzen) ist ein grat- und spannungsfreier Prozess, der sich ideal für ultradünne Materialien (0,02 mm+) und komplexe Geometrien mit feinen Strukturen eignet. Stanzen ist kostengünstiger für dickere Materialien und höhere Stückzahlen. Wir empfehlen den optimalen Prozess basierend auf Ihren Material-, Dicken-, Geometrie- und Stückzahlanforderungen.

F: Können Sie Scheiben mit nicht-runden Formen herstellen?

Ja. Wir fertigen sechseckige, ovale, rechteckige, quadratische und vollständig kundenspezifische Formen. Fotoätzen eignet sich besonders gut für komplexe Profile, während Stanzen bei der Hochvolumenproduktion einfacher Geometrien hervorragend ist. Geben Sie Ihre Zeichnung an, um eine Prozessempfehlung zu erhalten.

F: Was ist der minimale Lochdurchmesser, den Sie herstellen können?

Unser minimaler offener Lochdurchmesser beträgt 0,1 mm, mit einer minimalen Steg-/Landbreite von 0,08 mm. Diese Fähigkeiten werden durch unser Fotoätzverfahren erreicht. Beim Stanzen hängen die minimalen Strukturgrößen von der Materialdicke ab und werden von Fall zu Fall bewertet.

F: Haben foto-geätzte Scheiben die gleichen mechanischen Eigenschaften wie gestanzte Scheiben?

Die Eigenschaften des Basismaterials sind identisch – der Unterschied liegt in der Herstellmethode. Fotoätzen führt keine Kaltverfestigung oder Restspannung an der Schnittkante ein, was für ermüdungsempfindliche Anwendungen sogar von Vorteil sein kann. Eine nachträgliche Wärmebehandlung kann bei beiden Methoden angewendet werden, um die gewünschten mechanischen Eigenschaften zu erzielen.
